一、  导风板的介绍

矿井的通风阻力一般分为两部分：摩擦阻力和局部阻力。虽然矿井通风总阻力的重要组成部分是摩擦阻力，但是局部阻力（占总阻力的10%-20%）也是不容小视的；现在矿井通风总阻力一般都在1500Pa，如果通风总阻力按1500Pa来计算，局部阻力为150Pa-300Pa；按能耗来计算局部阻力年耗能为20万以上。

实验证明，局部阻力与气流流入该巷道的速度场有关，也就是说与局部地点的前面或后面断面上的速压成正比。因此特别是风量大的地方更应该注意局部阻力的产生（例如风量集中的回风巷）。

二、  导风板分为三类（按用途分类）

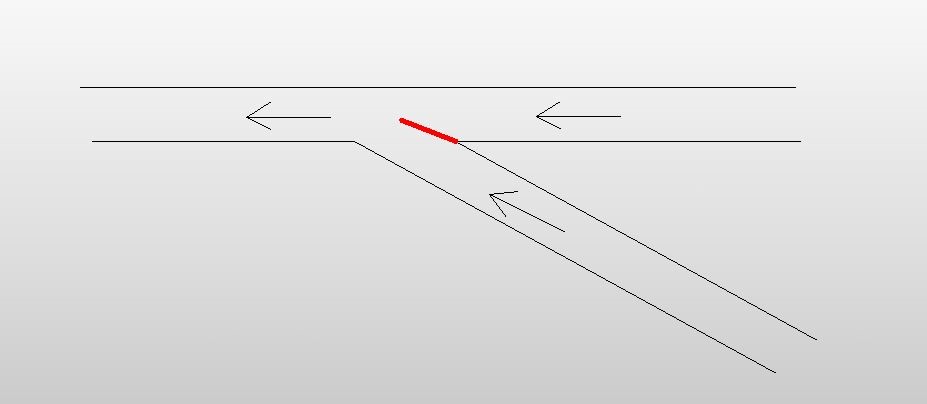

1.引风导风板

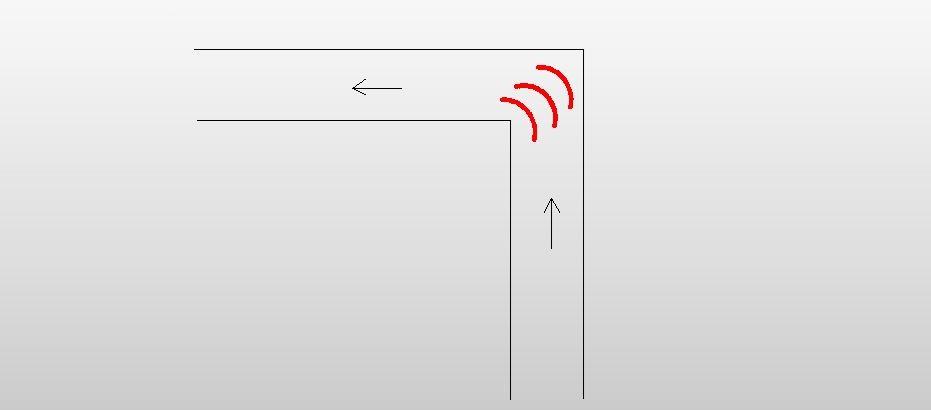

2.降阻导风板

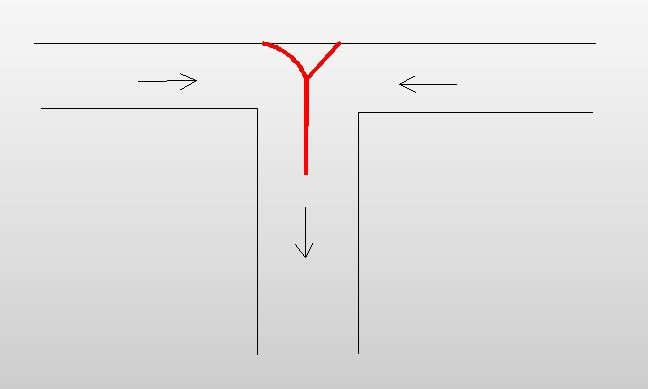

3.汇流导风板

降阻导风板相对于引风和汇流导风板来说，设计及制作比较复杂而在降低局部阻力方面更显著，接下来主要讲解对降阻导风板进行研究。

三、  降阻导风板的节能研究。

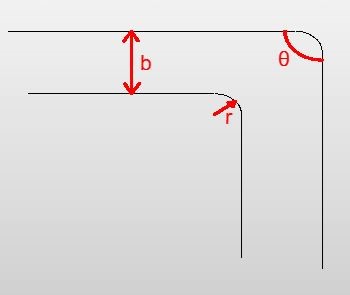

1.  矿用降阻导风板的设计，需要确定三个基本参数：

    1）巷道拐角角度θ；

    2）巷道宽度b；

    3）弯曲半径r。

2.   参数1、2数据比较容易得到，参数3弯曲半径，有的矿不存在（没有做最基础的局部降阻），这样就需要我们来设计制定，以下图表可以看出弯曲半径r对导风板的影响。

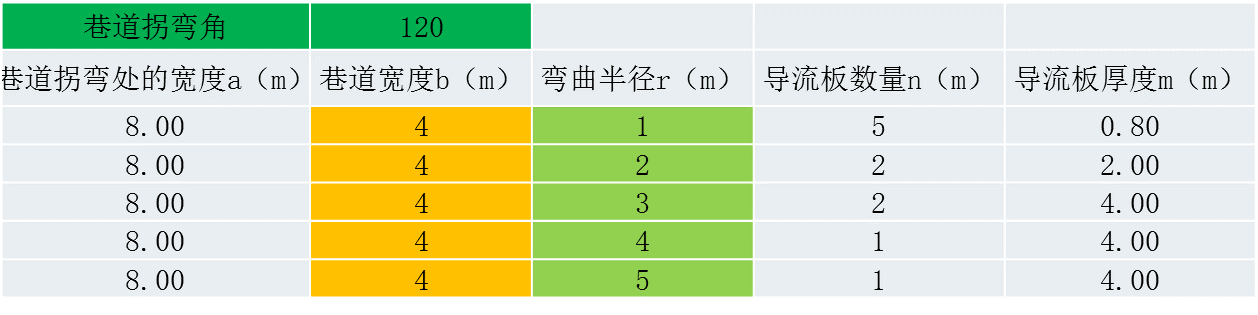

1）弯曲半径对导流板数量的影响：

从上图表可以看出，当巷道宽度、和巷道拐弯角度一定时，导风板安的数量和弯曲半径成反比（当拐弯角度增大时，导流板的数量在减少）。

2）巷道宽度对导流板数量的影响：

从上图表可以看出，当弯曲半径、和巷道拐弯角度一定时，导流板的数量与巷道宽度成正比（当拐弯角度增大时，导流板的数量在减少）。

四、  矿用导风板实例应用

以下是我们实测的两组局部阻力数据：

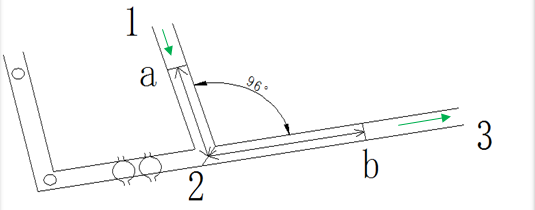

1-2段 风量：4482m³/min；风速：6.50m/s；2-3段 风量：4647m³/min；风速：7.45m/s；2处的局部阻力为32.5Pa。

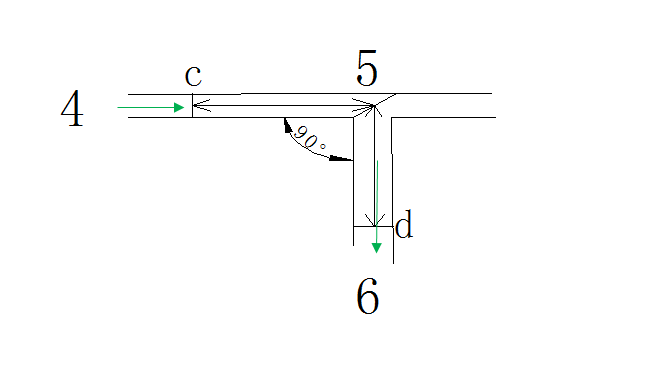

4-5段 风量：4664m³/min；风速：7.20m/s；5-6段 风量：7544m³/min；风速：11.40m/s；5处的局部阻力为83.1Pa。

根据实践证明，在以上这些局部阻力较大的地方安设导风板，局部阻力有明显的降低。某矿在一个拐角为90度的回风巷（风量100m³/s）安设导风板，此处的局部阻力是原来的10%，年节约电耗5万多。因此一些局部阻力较大的地方更应该安设一些导风装置，进而减少矿井通风总阻力，降低能耗。
