已经建立好的矿井通风模型，只需根据矿井采掘计划及时更新模型，保证本矿井三维可视化通风系统和实际生产相对照。日常更新主要为封闭、新增巷道、增减通风设施、井巷贯通；如风网结构变化较大时，需导入采掘工程平面图及通风系统图，更新相应巷道设施，构成矿井通风系统，模型将进行通风网络解算。

第一步、清图

矿井CAD采掘图地质内容较多，对通风技术而言，只需现有巷道和通风设施即可，把图中无关的图层、线型、数据、图标等清理掉，便于导入 Ventsim 软件中建模，及查看巷道分布和层位关系，同时文件格式较小，操作更加流畅。

第二步、导入 CAD 图形

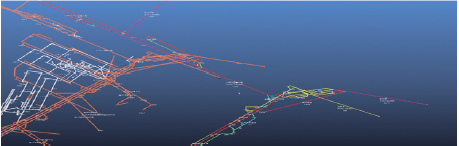

点击“文件 - 导入”菜单或直接拖拽 CAD 图至软件界面，把清理过的CAD图导入Ventsim软件，出现如下界面：

目前多数矿井使用的采掘工程平面图是二维设计图形，Ventsim软件是三维空间，导入图形时需勾选“转换二维”，还可根据矿井开采水平输入“Z 偏移”，使二维图形和风路距离相近，便于更新巷道。

第三步、核实坐标

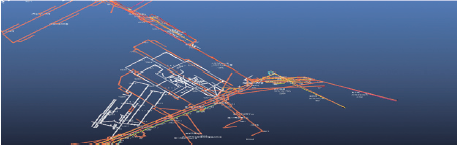

确保导入的二维图形坐标与模型一致，如导入的CAD 图和模型坐标不对照，需对参照图形进行移动，选择任意一个井筒作为基准点，根据井筒的坐标值对CAD 图形进行移动即可。

第四步、描绘巷道及增减设施

结合通风系统图，快速查找井下风网变化区域，对巷道进行密闭、贯通等操作，根据风网结构增减相对应的通风设施。

第五步、核对更新巷道的参数

对照图纸核对风路层位关系，编辑相应物理数值、通风参数。如巷道施工工艺与原巷道一致，可继承原巷道参数；若为新掘巷道则需实际测量后进行赋值。

第六步、新增设施参数设置

井下新增通风设施，需实际测量阻力及漏风量，核实后可赋值。通风设施在矿井通风网络中极为重要，若参数设置不准，严重可导致风网短路或风机负压超限。

第七步、核实风机

矿井主通风机是整个通风系统的“心脏”，实际运行工况点必须进行核实。如主通风机参数变化，井下通风网络也随之改变，需导入相应的风机运行曲线，与矿井风网阻力特性曲线进行重新匹配；对于局部通风机而言，需核实设备放置位置、型号及风筒型号、长度等基本参数，在新增巷道上单独设置局部通风即可。

第八步、运行模拟

在以上巷道、设施等参数都设置完成后，点击“F5” 进行风流模拟，Ventsim 软件会根据设置的参数自动进行风网解算。
