通风系统建模时间：2017年4月27日

导读：潞安集团漳村煤矿的三维可视化通风模型是基于VENTSIM软件平台构建的三维可视化系统。在实测数据的基础上进行ventsim三维仿真发现存在一些通风问题。通过仿真，提出了潞安集团漳村煤矿西风井关闭研究方案，对潞安集团漳村煤矿的通风安全给予了一定帮助。

方案一：关闭西进风井1个井筒

西进风井关闭后风量变化

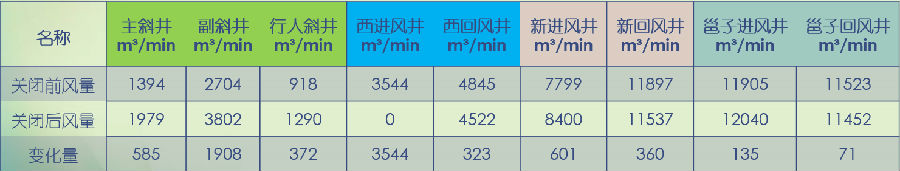

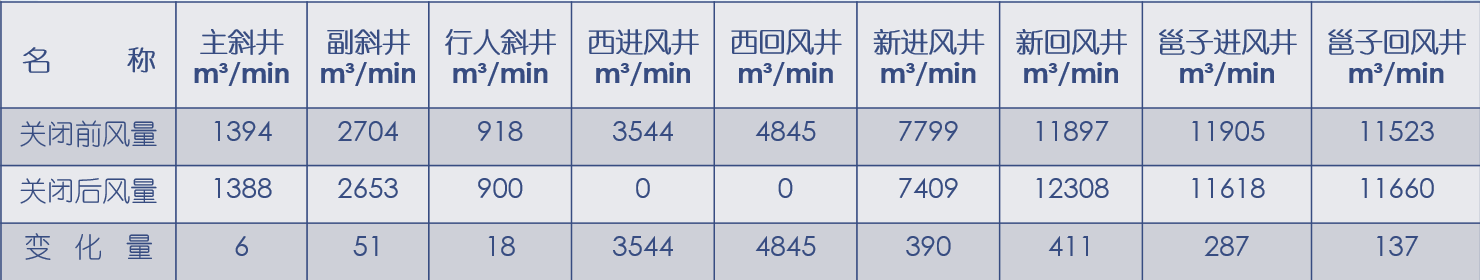

1、 井筒风量变化

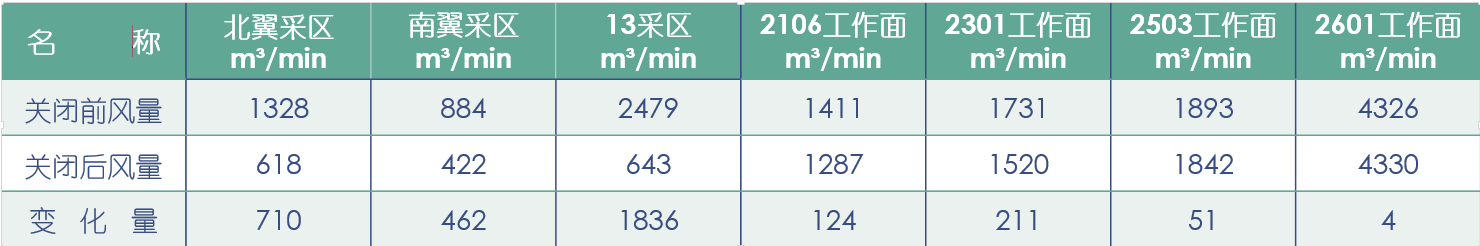

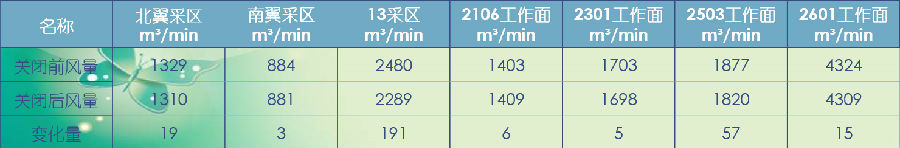

2、用风地点风量变化

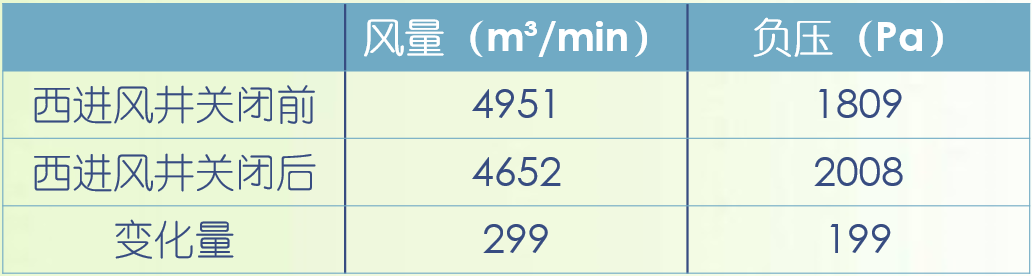

3、风机工况变化情况

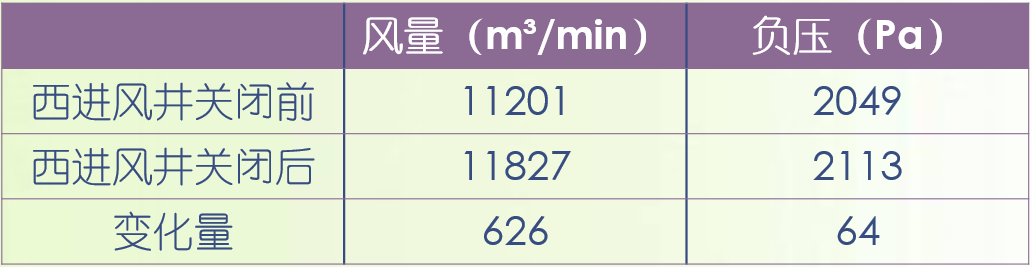

  西风井风机

  新风井风机

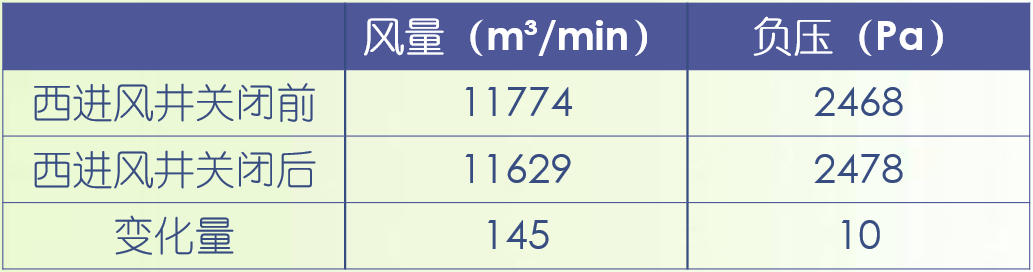

  邕子风井风机

小结：

 ü 西进风井关闭后，主斜井、副斜井和行人斜井风量均增大，其中副斜井风量增加最多。对新风井和邕子风井风量均不会造成大的影响。

 ü 西进风井关闭后，一水平北翼、南翼和13采区风量减少，13采区风量减少最多。其他工作面风量均不受影响。

 ü 西进风井关闭后，西回风井风机回风量减少，负压增高。新回风井风机风量增加，负压增高；邕子回风井风机则不受影响。

方案二：关闭西进、回风井（2个井筒）  开掘一水平专用回风巷

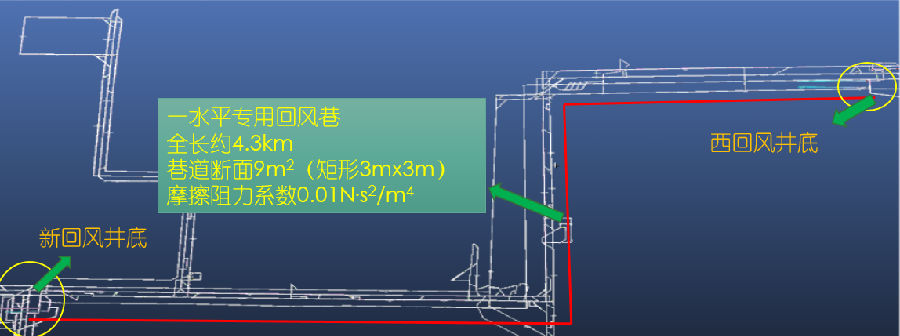

开掘一水平专用回风巷  关闭西回风井后，一水平没有了回风通道，导致一水平不能形成独立的通风系统，风量骤降，为满足通风要求需开掘一水平专用回风巷。如图所示：

西风井（同时关闭2个井筒）后风量变化

1、井筒风量变化

2、用风地点风量变化

3、风机工况变化情况

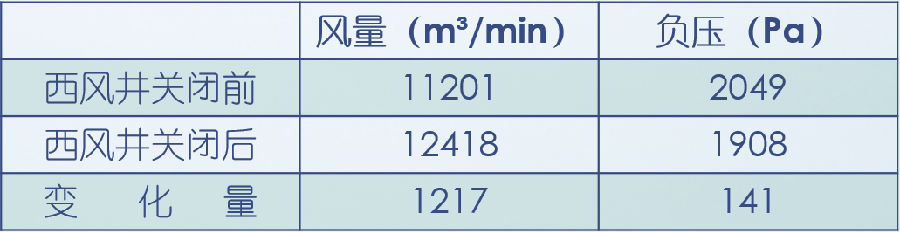

 新风井风机

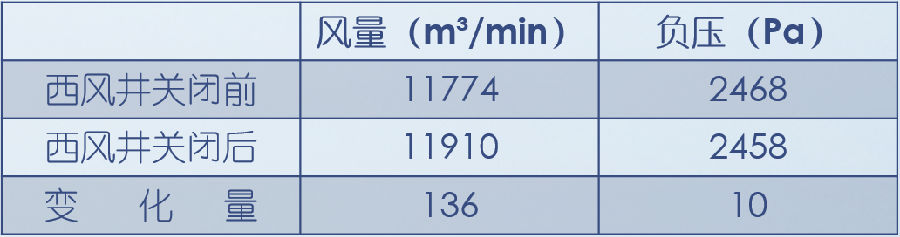

  邕子风井风机

小结：

 ü 西风井关闭后，主斜井、副斜井和行人斜井风量均有所减小；新风井和邕子风井风量略增，均不会造成大的影响。

 ü 西风井关闭后，一水平北翼、南翼和13采区风量大幅减少，其中13采区风量减少最多。其他工作面风量均不受影响。

 ü 西进风井关闭后，一水平回风由新回风井风机担负，新回风井风量增加，负压降低；邕子回风井风机则不受影响。

为满足一水平通风需要及考虑到一水平回收煤柱用风要求，做出以下通风优化方案。

通风优化方案：

1.   考虑回风巷断面对回风量的影响，选择合适巷道断面。

2.   保证13采区用风要求，暂时封闭南翼和北翼采区。

3.   考虑一水平回收煤柱问题，调整新回风井风机频率

一、考虑回风巷断面

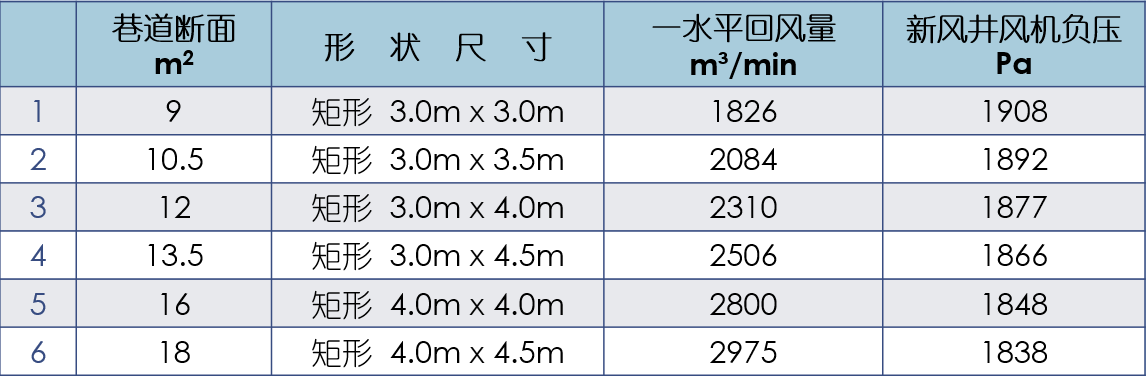

一水平目前的回风巷断面为9m² ，（矩形3mx3m ），考虑到回风巷道断面对风量的影响，通过Ventsim模拟，得到以下结果。

二、暂时封闭南翼和北翼采区

l  一水平13采区由于通风路线长，阻力大，在回风巷断面为13.5m²，回风量为时2505m³/min，13采区回风量仅为980m³/min，为保证13采区正常的通风要求，考虑暂时封闭北翼和南翼采区。

l  北翼采区和南翼采区封闭后，保持通风系统不做大的改变时，13采区回风量为1735m³/min，新风井风机负压为1922Pa。

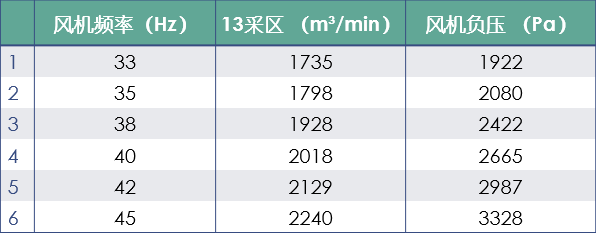

三、调整新回风井风机频率

考虑一水平进行回收煤柱工作，为满足13采区用风要求，结合新风井实际运行工况，考虑调整风机频率。

小结：

ü 13采区由于通风路线长，为增加其风量，在符合通风规定下适当调整风机频率为40Hz，可以使13采区风量达              到2018m³/min。

ü 13采区开采结束对其封闭后，开始进行南翼或北翼煤柱回收工作。南翼关闭，北翼采区风量可达到1800m³/min；          北翼关闭，南翼采区风量可以达到2000m³/min。

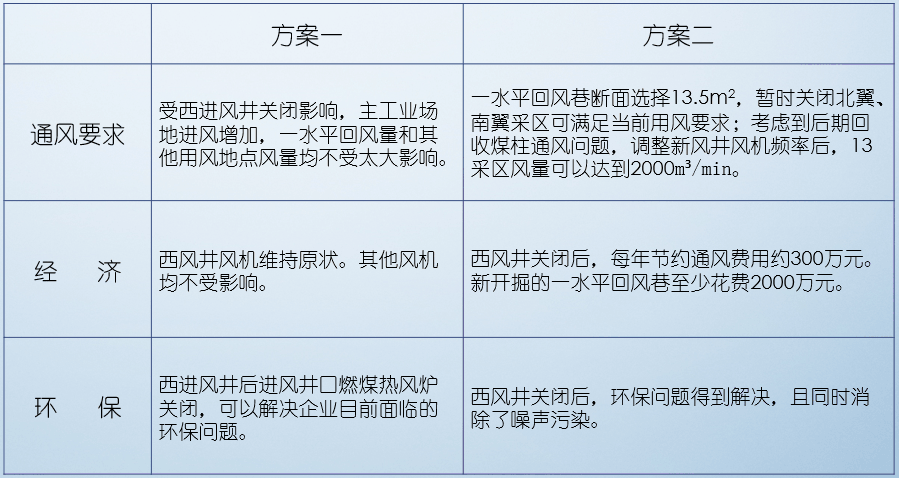

方案比较：

方案一：关闭西进风井

方案二：关闭西进、回风井  开掘一水平专用回风巷
