通风系统建模时间：2015年11月23日

导读：山西泽州天泰锦辰煤业有限公司位于山西省泽州市，其三维可视化通风模型是基于VENTSIM软件平台构建的三维可视化系统。通过系统重建和软件仿真，发现了一些问题，我公司提出了相应的解决方案和构想，对锦辰煤业的通风安全给予了帮助。

一、系统现状

系统简单分析

矿井通风方法为机械抽出式。由主斜井、副斜井进风，回风立井回风，矿井目前属于通风容易时期。

1、矿井基本情况介绍

a.锦辰煤业井田共有三个井筒，其中主斜井和副斜井两个井筒进风，回风立井回风；

b.井下有三条主要大巷，轨道巷和胶带巷进风，回风巷回风。

2、通风方式及风量分配

a.通风方法为机械抽出式，主通风机型号：

    FBCDZ-No24-2×250kW

b.掘进头共4个：

    集中轨道巷

    集中运输巷

    150106工作面运输顺槽

     150107工作面运输顺槽

c.采煤工作面1个：

    150101采煤工作面

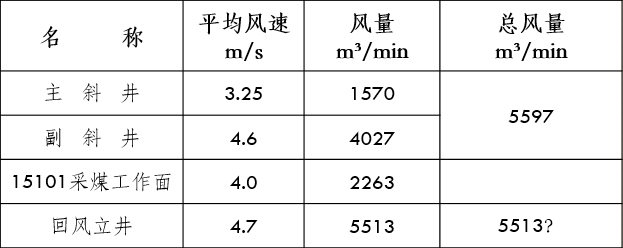

d.以下为本次实测部分数据，存在误差，敬请见谅

          用风地点占有效风量的比重

二、系统建模

锦辰煤业三维可视化模型是由“众信通团队”2015年11月份完成，本次对矿井进行了详细的测量，使模型达到指导实际生产的作用。

1、采集井巷真实数据及输入模型

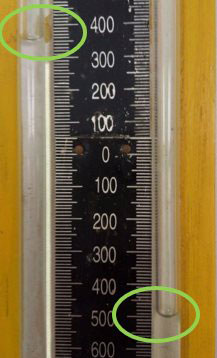

井下巷道压力测量，采用气压计法。首先在井口同时设定三台仪器的基准压力，并记录三台仪器之间的误差，然后下井时将一台仪器留在井口（基点）监测大气压变化并自行记录，另两台仪器在井下测量各点压力，最后通过基点静压校正两测点的绝对静压。

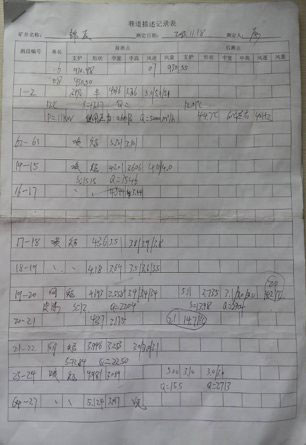

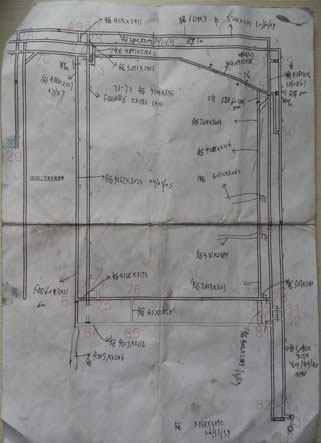

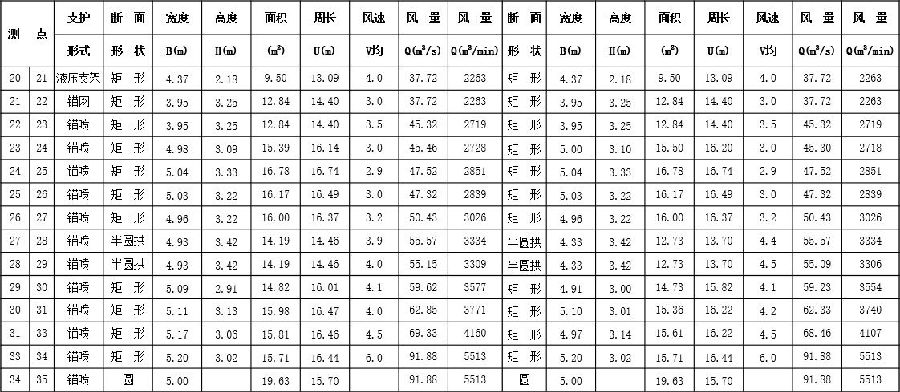

以下是井下实测数据：

将这些实测数据，用excel表格处理出来得到我们需要的巷道属性，输入模型。

针对井筒，我们进行了多次测量，求取平均值。

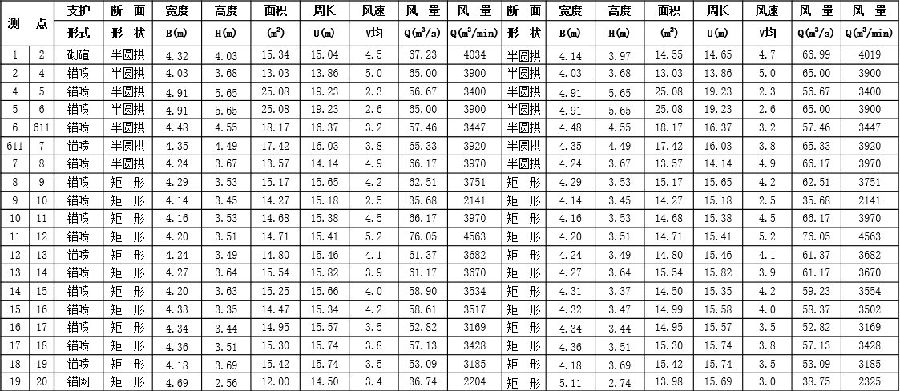

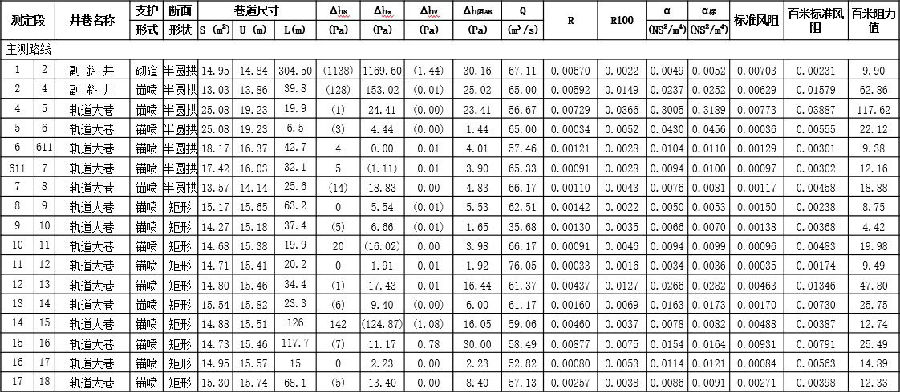

以下为部分巷道测量真实数据，如有误差，敬请见谅。

注：带括号数据为负值，由仪器本身精度及缺少部分真实标高造成。

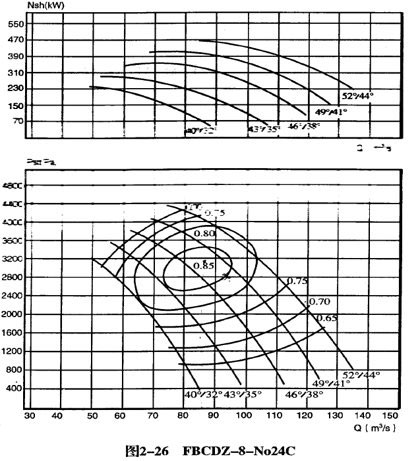

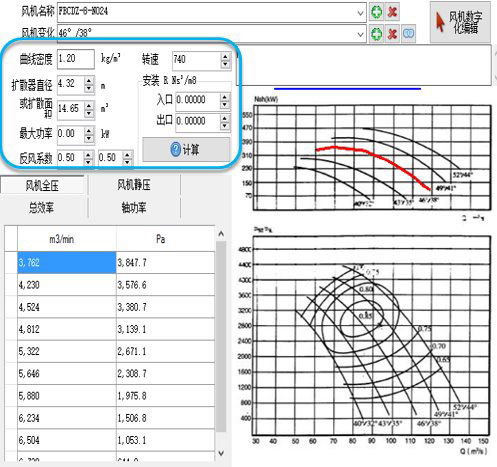

2、确定主通风机运行工况点，落实扩散塔面积，描绘风机（主通风机，局部通风机）特性曲线,在风路实际位置添加风机。

3、小结

通过相关部门紧密协助我们得到了最新的通风系统图、采掘工程平面图和一些基础性资料。在这些资料的基础上，我们对全矿井进行了实际测量，采集到大量真实数据，把这些真实数据输入模型，使模型接近矿井真实情况，来实现矿井通风三维可视化模拟仿真系统的应用。

三、模型应用

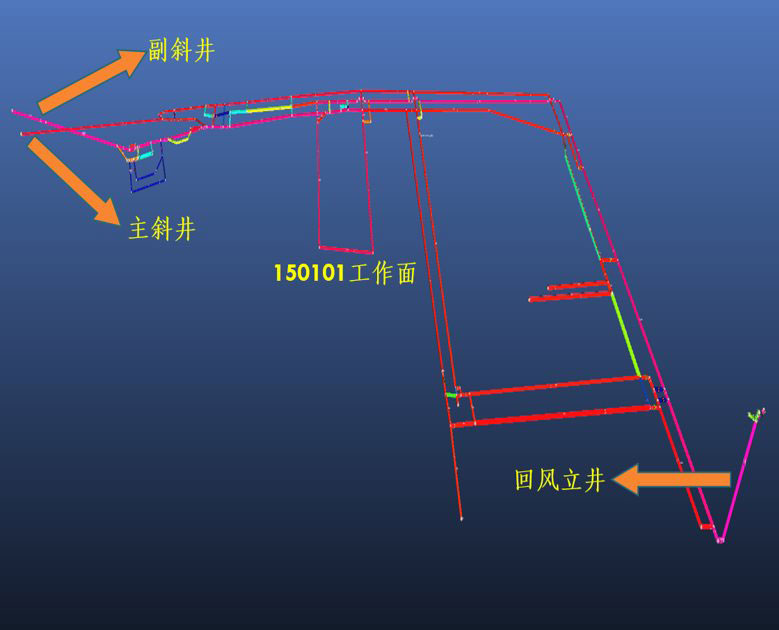

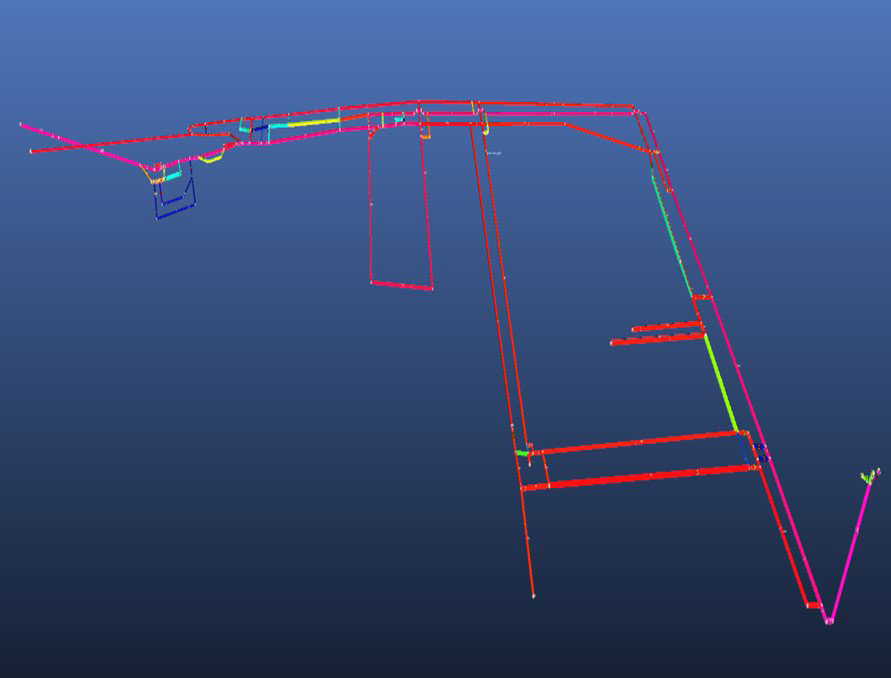

锦辰煤业三维可视化模型最终建立。模型须和井下实际情况相符，才能应用模型来进一步指导实际生产。

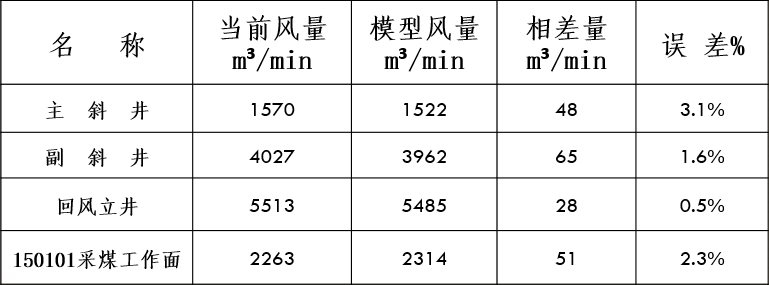

1、模型准确性

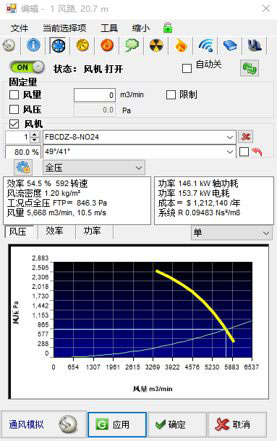

2、风机工况

模型工况：                         实际工况：

     Q=5668m³/min                       Q=5630m³/min

     H=846.3Pa                          H=850Pa

     P=153.7kw                          P=150kw

3、小结

经过以上对比可以看出，矿井主要进回风井与实际风量偏差不大，主通风机风量及负压等整体误差率<5%，与实际情况基本吻合，可以满足生产需要，能够准确的进行模拟和预测。更多详细情况可参考模型锦辰2015.11.20.vsm
