通风系统模型建立时间：2014年9月23日

导读：山煤集团左权鑫顺煤业有限公司位于山西省晋中市左权县，其4#煤贯通的三维可视化模型是基于VENTSIM软件平台构建的三维可视化系统。Ventsim的应用为4#煤贯通方案的选择提供了极大的方便。以下是山煤集团鑫顺煤业4#煤贯通方案。

一、通风现状

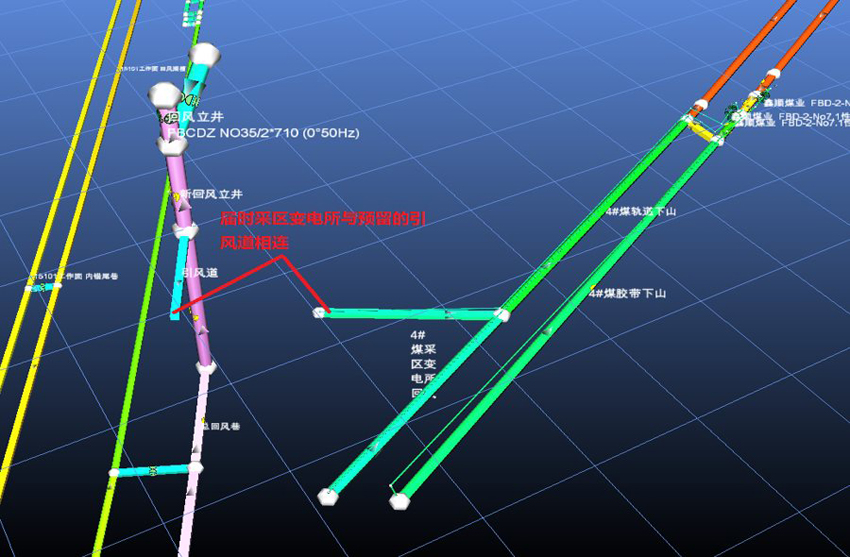

现状：鑫顺煤业4#煤采区变电所即将与新回风立井贯通，届时4#煤与15#煤共用新回风立井。

二、4#煤贯通模拟预测

4#煤贯通后模拟两种情形：

a.4#煤贯通后，原主斜井旧风机继续运转，维持通风现状；

b.4#煤贯通后，原主斜井旧风机拆除，4#煤皮带巷和4#煤轨道巷都作为进风巷。

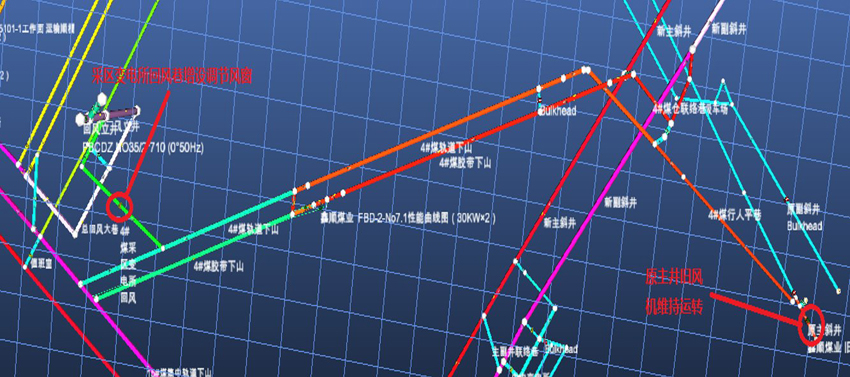

No1  4#煤贯通后，原主斜井旧风机继续运转，维持通风现状

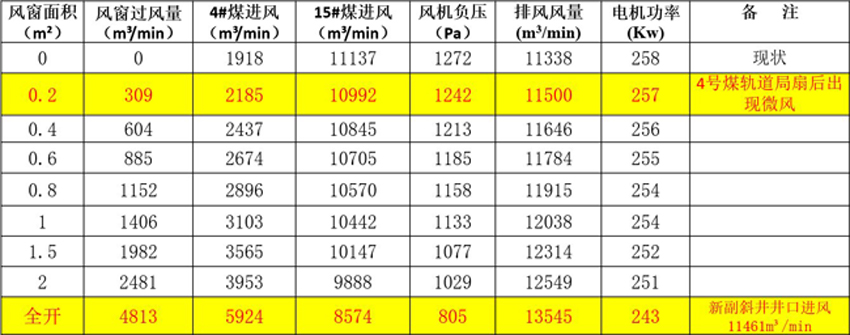

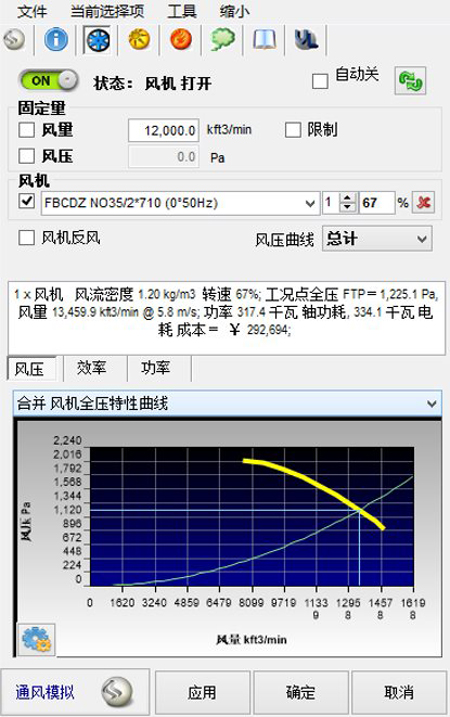

1、新回风井主通风机参数与4#煤采区变电所调节风窗面积大小对应表《FBCDZ NO35/2*710 (0°32Hz)》

2、贯通前后维持通风系统现状不变，建议4#煤采区变电所调节风窗面积在0.5㎡左右

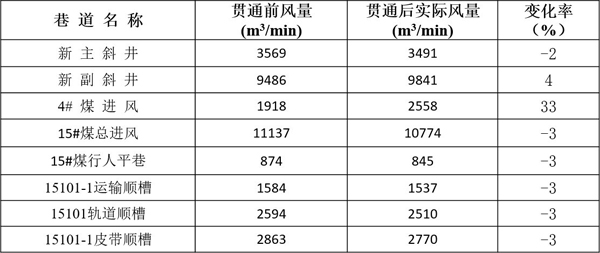

调节风窗面积在0.5㎡，过风量为746 m³/min时，矿井通风系统前后对比表

3、小结：

a.4#煤贯通后（不增加调节设施），矿井负压降低（1272 → 805），4#煤进风增加（1918→5924），但15#煤进风减少（11137→8574），15#煤进风不足，需要在采区变电所回风巷增设调节风窗；

b.4#煤贯通后，在采区变电所回风巷增设调节风窗，随着风窗面积的增大，观察整个矿井风量变化情况，得出风窗面积在0.5㎡左右时，矿井通风状况与现状基本保持一致；

c.建议在贯通4#煤采区变电所回风巷时，提前构筑调节风窗，以便保持矿井通风系统的稳定。

No2  煤贯通后，原主斜井旧风机拆除，4#煤皮带巷和4#煤轨道巷都作为进风巷

1、预测分析

a.4#煤贯通后，拆除原主斜井旧风机，4#煤胶带下山和轨道下山同时进风，此时4#煤与15#煤共用新回风井，形成双层煤联合通风局面；

b.满足15#煤各个用地点用风的同时，还要保证4#煤掘进用风，需要在4#煤采区变电所回风巷增设调节风窗，平衡双层煤用风。

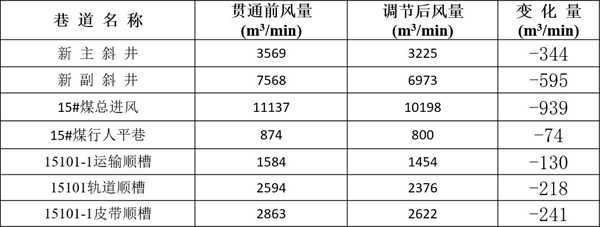

2、满足4#煤用风（1918m³/min），分析15#煤通风状况

现有主通风机不变的前提下，调节4#煤采区变电所回风巷调节风窗面积为1.3m³左右，此时4#煤进风为1910m³/min（轨道进风1007 m³/min ，胶带进风902m³/min）,15#煤通风状况如下表所示：

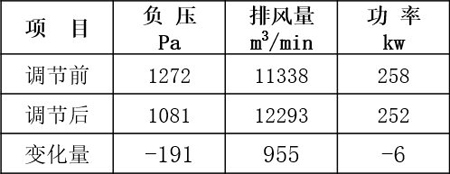

3、调节前后主通风机参数变化

调节前

调节后

4、小结

a.#贯通后，在4#煤采区变电所回风巷增设调节风窗，保证4#煤现进风量为1918m³/min，而15#煤总进风减少约930m³/min；

b.4#贯通后，15#煤与4#煤形成双层煤联合通风局面，新回风立井负压降低191Pa，排风量增加995m³/min，功率下降6kw；

c.鉴于15#煤总进风量减少，而新回风立井主通风机负压、功率下降，可以适当的调节主通风机，增加排风量满足双层煤用风。

三、4#煤贯通后原主斜井重新启用预测模拟

重新打开原主斜井的优点：

a.重新打开原主斜井，把原主斜井与行人平巷连通，把行人和行车独立隔开，构成专用的行人通道，保障工人上下班安全；

b.4#煤贯通以后，矿井形成双层煤开采，随着4#煤不断地掘进延伸，需风量逐步增加，15#煤的进风就会进入紧张局面，此时打开原主斜井增加15#煤的进风很有必要；

c.重新打开原主斜井，使得整个矿井的进风更加容易，并且可以适当降低矿井负压，增加总进风量。

No1  探讨：重新启用后，扩原主斜井断面对整个矿井的作用有多大？

1、原主斜井重新打开通风系统部分调整

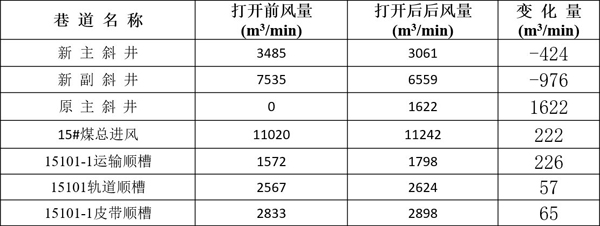

2、重新打开原主斜井15#煤通风状况前后对比

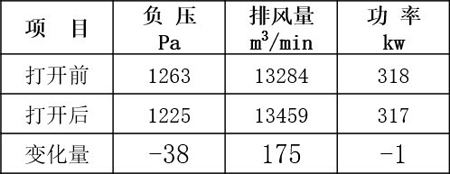

3、重新打开原主斜井主通风机前后对比

打开前

打开后

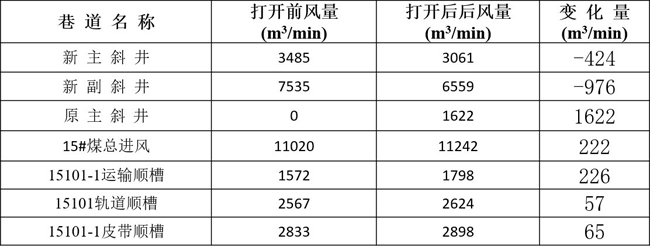

4、重新打开原主斜井15#煤通风状况前后对比

No2  探讨：重新启用后，扩原主斜井断面对整个矿井的作用有多大？

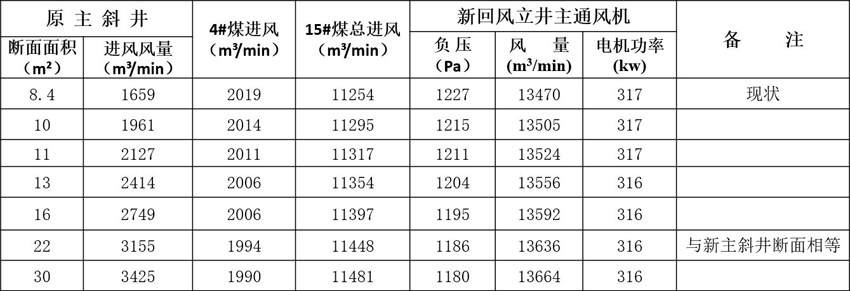

原主斜井断面积

    a.由10 ㎡增加到13 ㎡，增加量3，风量增加约500 m³/min；

    b.由13 ㎡增加到16 ㎡，增加量3，风量增加约300 m³/min；

    c.由16 ㎡增加到22 ㎡，增加量6，风量增加约300 m³/min

    d.可知，扩断面在13 ㎡～16㎡为宜。

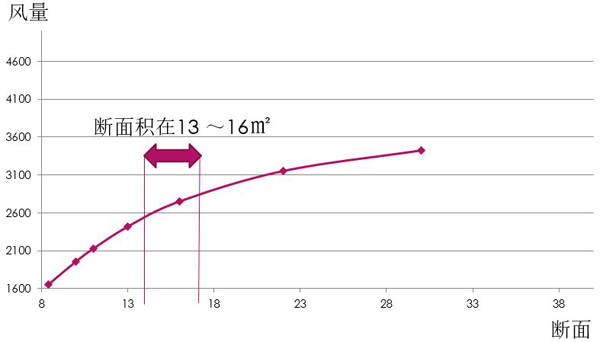

原主斜井进风量随断面积增大变化曲线

No3  小结：

a.重新打开原主斜井，新副斜井和新主斜井的进风减少，而原主斜井的进风大于减少量，15#煤的总进风增加；

b.重新打开原主斜井，主通风机前后参数变化不大，运行稳定；

c.重新打开原主斜井，4#煤进风基本不变，矿井通风系统的稳定；

d.重新打开原主斜井，扩断面积以13 ㎡ ～16 ㎡为宜。

四、考虑15101-1工作面开采时配风(启用行人斜井后)

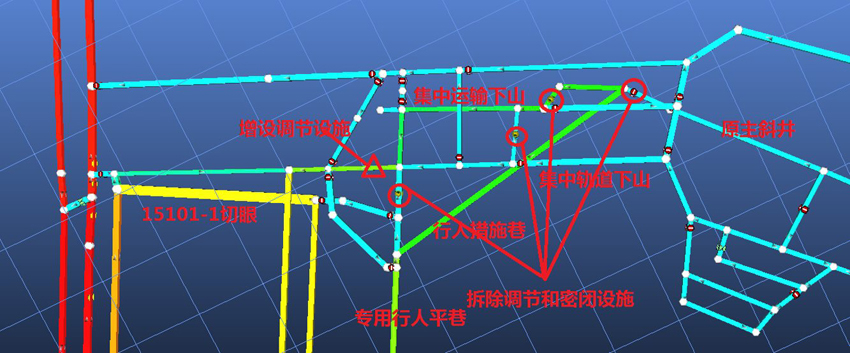

1、15101-1工作面开采时通风系统部分调整

a.15101-1工作面开采初步估计需风2300m³/min；

b.15101-1内错尾巷进风改为工作面进风；

c.集中轨道下山的调节风窗拆除，直接密闭，原主斜井进风全部走向专用行人平巷；

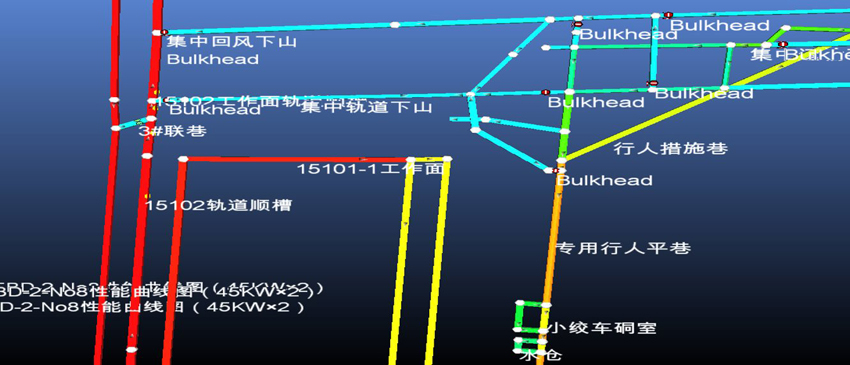

2、15101-1工作面开采时通风系统

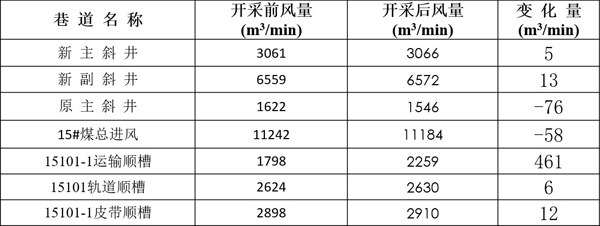

a.15101-1工作面开采后，15#煤通风状况前后对比（矿井现有通风设施均不调整）

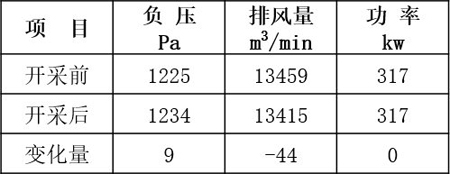

b.15101-1工作面开采后，主通风机参数前后对比

开采前

开采后

3、小结

a.在重新打开原主斜井的基础上，模拟15101-1工作面开采，调整部分通风路线，其他设施不变的情况下，15101-1工作面进风达到2300m³/min左右，可以满足采煤需要；

b.在重新打开原主斜井的基础上，模拟15101-1工作面开采，主通风机前后参数基本不变，说明现运行系统稳定；

c.重新打开原主斜井对整个通风系统是有利的，建议探明情况的基础上重新启用原主斜井。
